热门筋膜枪电机专用芯片GC4931

2020-06-18

       现在喜欢健身的人越来越多，专业玩家锻炼后往往会给肌肉放松，因此，筋膜枪的出货量近年来开始井喷。据说现在健身房教练和运动爱好者都配备了筋膜枪。筋膜枪是利用了震动的力学原理，通过筋膜枪将震动传递到深层的筋膜肌肉，达到放松筋膜的作用，降低肌肉张力。有人将筋膜枪当作是运动后的放松神器。不过现在筋膜枪的水也很深，虽然外形看起来都差不多，但价格从100多元的到3000多元的都有。从技术上来说，筋膜枪多数都是采用无感外转子无刷电机

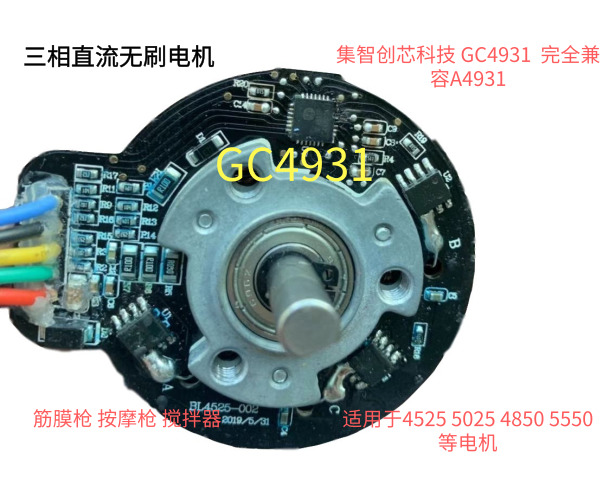

GC4931F/S 是一款三相无刷直流电机预   驱动芯片。芯片可以驱动 N 型功率 MOSFET，  最高电源到 36V。芯片状态切换逻辑受三个  相位差为 120°的霍尔输入确定。  芯片集成固定衰减时间的脉冲调制来控  制电流并且抑制励磁涌流；堵转保护时间可  调；过温保护，过压监测，同步整流等等。  其中内置的同步整流器通过在衰减周期内，  打开合适的低内阻的开关管以取代反向续流  二极管来降低功耗。当芯片监测到过压时芯 片会关断同步整流以减小变化电流引起的电 源电压波动。 GC4931F/S 的逻辑输入脚有使能控制 （ENABLE），方向控制（DIR），刹车控制 （BRAKE）；逻辑输出脚有 FG1，FG2 与霍 尔信号对应，可以用来监测转动速度。 芯片工作温度从-20~105℃。封装形式采 用 5mmx5mm 的 QFN 28 脚，底部有散热片。 GC4931F 工作电压低至 4.7V，GC4931S 最低工作电压在 7V.

芯片特性

●  驱动三个半桥（6 个 NMO● 宽电压 4.7~36V

● 低功耗同步整流

● 霍尔元件输入

●  内置低压保护与过温保护

● 低电流睡眠模式

● FG 转速输出

● 死区时间防穿通

● 堵转锁定保护

● 过压保护

产品型号	规格书	接口类型	电机类型	功能简述	驱动形式	工作最小 电压	工作最大 电压	最大输出 RMS电流	H桥数量	应用领域	封装	兼容
GC4931		PWM/DIR	三相无刷	三相直流无刷驱动	外置	5V	36V	外置电流5A	0	泵，家电，工业	QFN28	A4931 A4938
