CL1026超低功耗移动音频编解码器  代替 WM8731  WM8974 AK4556 PCM1870


1.产品概述
立体声模数转换器(ADC)
双路模拟或数字麦克风输入
双路麦克风偏置发生器
双路数模转换器(DAC)以地为中心的耳机放大器。
一个带有异步采样率转换器的串行端口,
用于所有路径的数字音频混合
完全自定义的5频段BiQuad均衡器,用于记录或播放路径

2。应用程序
数字麦克风,无线IP摄像机,移动互联网设备,行车摄像机,数字耳机

3。本机(不需要PLL)支持6 / 6.144 / 12 / 12.288 MHz主时钟速率
高效的电源管理可降低功耗。降压电荷泵为HP放大器提供低电源电压和负电压,
用于ADC,数字麦克风,micbias发生器,串行端口,输出放大器和相关的DAC的单独掉电控制
线路输入和ADC 104db SNR(A加权) 1 Vrms,100db动态范围(A加权)
线路输入和ADC -93 dB THD + N
MIC前置放大器和ADC 104db SNR(A加权)参考1 Vrms,94db动态范围(A加权)
MIC前置放大器和ADC- 91 dB THD + N
双模拟麦克风输入,两个独立的可编程低噪声麦克风偏置输出
模拟MIC增益提升12 dB或18 dB
模拟可编程增益放大器(PGA)(以1 dB为步长从0dB至24db)
可编程自动电平控制(ALC),噪声抑制噪声门噪声抑制
风噪声滤波器
可编程数字麦克风时钟速率:内部MCLK
DAC和耳机的2或4的整数分频比105dB SNR(A加权)
DAC和耳机的-93 dB THD + N负载为3K欧姆,-92 dB THD + N负载为32欧姆
完全定制的5频段BiQuad均衡器,用于记录或播放路径
Danymic范围压缩,用于播放路径
H类放大器,自动电源调节,高效率,低EMI
耳机以地面为中心的输出
高HP功率输出2 x 50mW到16欧姆耳机@ 1.8 V爆音和
咔嗒声抑制
具有零交叉过渡的模拟音量控制(以1 dB为步长,从+6至-50 dB;以2 dB步进为-76 dB,
以软斜坡过渡,数字音量控制(以+12到-102 dB,以0.5 dB为步长)
可编程峰值检测和限 幅器
I2S接口主机或从机操作
8、11.025、12、16、22.05、24、32、44.10和48 kHz采样率
异步采样率转换器

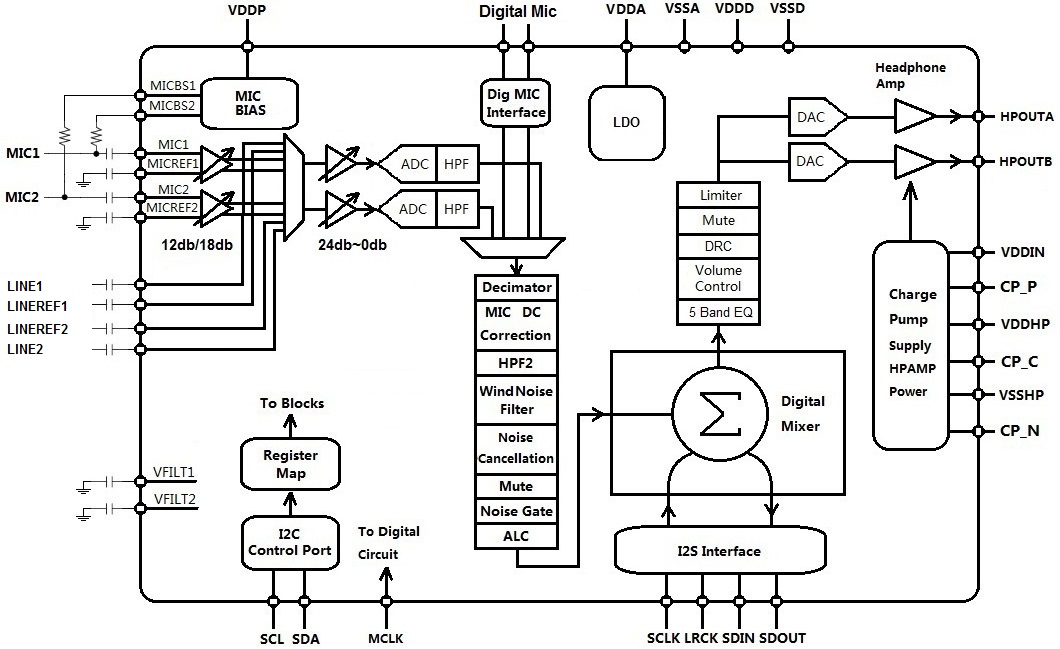

4.框图
